上海光學電子潔凈車間裝修和凈化工程裝修全流程

　　在上海，光學電子產品以及半導體產業蓬勃發展，也離不開光學電子光學電子潔凈車間作用。光學電子潔凈車間裝修凈化工程包括：百級,千級,萬級,十萬級潔凈車間等。光學電子潔凈車間一般適用于電子儀器儀表、計算機、液晶制造、光學鏡片制造、航天工業、光刻、微機制造等行業的生產，這類潔凈車間要求有很高空氣潔凈度以外，還要保證達到除靜電的要求。

　　一、　光學光電子潔凈車間裝修設計要求:

　　光電凈化潔凈車間凈化工程一般包括功能分區：

　　1、光學電子潔凈生產區;

　　2、光學電子管理區(包括辦公、值班、管理和休息等)

　　3、光學電子潔凈輔助間(包括人員凈化用房、物料凈化用室和部分生活用室等)。

　　4、光學電子凈化工程凈化原理

　　氣流→初效凈化→空調→中效凈化→風機送風→管道→高效送風風口→吹入房間→帶走塵埃細菌

　　等顆?！仫L(fēng)百葉窗→初效凈化重復以上過程，即可達到凈化目的。

　　5、光學電子凈化工程凈化參數

　　換氣次數：100000級≥15次;10000級≥20次;1000≥30次。壓差：主車間對相鄰房間≥5Pa

　　平均風速：10級、100級0.3-0.5m/s;溫度冬季>16℃;夏季<26℃;波動±2℃。

　　溫度45-65%;GMP粉劑車間濕度在50%左右為宜;電子車間濕度略高以免產生靜電。

　　噪聲≤65dB(A);新風補充量是總送風量的10%-30%;照度300LX。

　　二、光學電子潔凈車間裝修凈化工程的通用結構材料：

　　1、送回風管道用熱渡鋅板制成，貼凈化保溫效果好的阻燃型PF發泡塑膠板。

　　2、高效送風口用不銹鋼框架，美觀清潔，沖孔網板用烤漆鋁板，不生銹不粘塵，宜清潔。

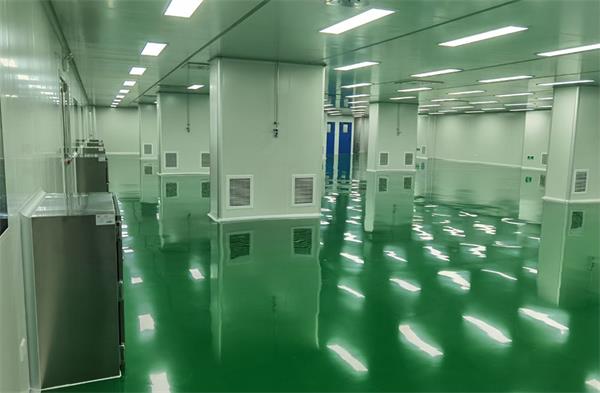

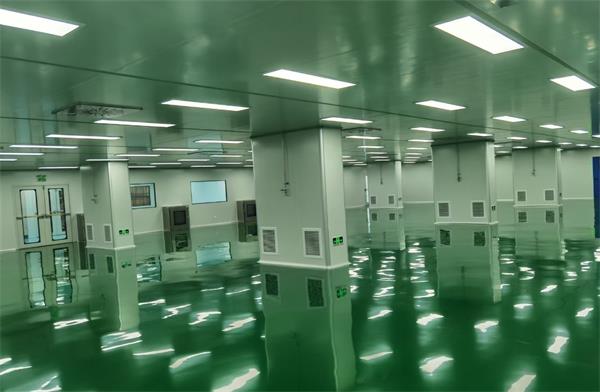

　　3、地面可采用環氧自流坪地坪或高耐磨塑料地板，有防靜電要求的，可選用防靜電型。

　　4、凈化廠房墻、頂板材一般多采用50mm厚的夾芯彩鋼板制造。圓弧墻角、門、窗框等一般采用專用氧化鋁型材制造。

　　三、光學電子潔凈車間凈化工程一般包括：

　　1、潔凈生產區

　　2、潔凈輔助間(包括人員凈化用房、物料凈化用室和部分生活用室等)

　　3、管理區(包括辦公、值班、管理和休息等)

　　4、設備區(包括凈化空調系統應用、電氣用房、高純水和高純氣用房、冷熱設備用房)

　　四、凈化工程裝修全流程

　　1、墻體與天花系統

　　施工流程：基層處理→彩鋼板/不銹鋼板安裝→接縫密封→陰陽角圓弧處理。

　　注意事項：材料需防靜電、耐腐蝕;接縫處必須打膠密封，避免積塵。

　　配圖建議：彩鋼板安裝示意圖、圓弧角細節特寫。

　　2、空調凈化系統

　　施工流程：風管預制作→高效過濾器安裝→風機調試→氣流模擬測試。

　　注意事項：高效過濾器需逐臺檢漏;氣流組織設計避免渦流區。

　　配圖建議：高效過濾器安裝實拍圖、氣流流型模擬動態圖。

　　3、地面工程

　　施工流程：基層打磨→環氧自流平涂裝→防靜電涂層處理→伸縮縫填充。

　　注意事項：地面平整度誤差≤2mm;防靜電接地電阻需達標。

　　配圖建議：環氧自流平施工過程、防靜電測試儀操作圖。

　　4、電氣與照明系統

　　施工流程：隱蔽管線預埋→LED凈化燈具安裝→應急電源調試→防爆設備集成。

　　注意事項：燈具需密封防塵;電線套管必須阻燃、無死角。

　　配圖建議：凈化燈具安裝效果、防爆開關細節圖。

　　5、管道與給排水系統

　　施工流程：純水/氣體管道鋪設→閥門組安裝→排水坡度校準→氣密性檢測。

　　注意事項：管道材質需耐高純介質腐蝕;排水防倒灌設計是關鍵。

　　配圖建議：高純管道焊接工藝圖、排水坡度測量場景。

　　6、施工中的“致命細節”避坑指南

　　1)、　交叉污染防控：不同潔凈等級區域需設置緩沖間，物流通道與人流通道嚴格分離。

　　2)、動態驗收測試：空態、靜態、動態三階段檢測缺一不可，重點關注懸浮粒子數與微生物指標。

　　3)、合規性底線：必須符合ISO 14644或GMP標準，設計圖紙需提前送審備案。

　　4)、隱蔽工程留痕：所有管線鋪設、密封工序需拍照存檔，便于后期檢修。
